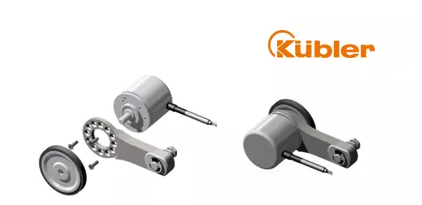

测量轮系统是通过测量轮直接接触被测物的方式来测量直线或旋转运动并将其转化成电气信号的测量系统。库伯勒测量轮系统MWE02由编码器、弹簧臂和测量轮三部分组件构成。

弹簧臂坚固耐用，可确保较长的使用寿命。系统采用紧凑的结构设计，十分节省安装空间，可轻松应对特别紧凑的安装环境。该系统可应用于仓储物流、木材加工、玻璃机械、包装设备、纺织机械、打标机、激光打印、传送带等场景。

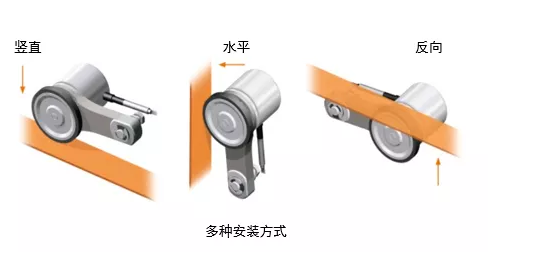

弹簧臂角度可根据应用需要进行相应的调整，轻松选择竖直安装，水平安装或者在被测物下面安装。

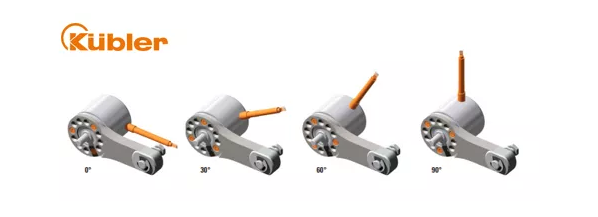

编码器可以安装在弹簧臂支架的两侧，可以以30°的旋转角度进行调整，以确保编码器出线方向合适。

相对于常规安装在电机驱动轴一侧的编码器，测量轮是直接安装在被测物表面。库伯勒测量轮系统可提供精准、可靠的速度和位置测量值。通过系统集成的弹簧臂给予测量轮一个合适的压力来确保其与被测表面良好接触。此外，该系统可以补偿测量表面的不均匀性。

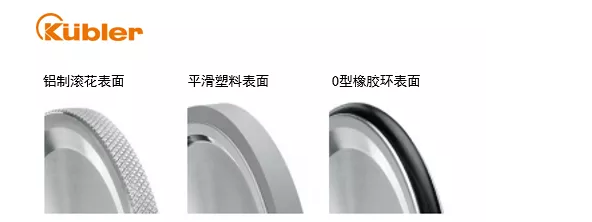

为防止接触打滑，要针对被测物的不同表面材料选择适合的测量轮材料，以达到最佳的表面接触。库伯勒测量轮系统适配不同的安装表面，可提供周长为200mm或6”的O型橡胶环（NBR70），平滑塑料（聚氨酯）或铝制滚花表面的测量轮。此外，通过配套的安装附件进行适当的调整后，可使整个系统更加灵活。

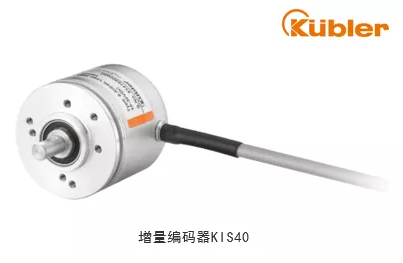

库伯勒测量轮系统中的增量编码器KIS40分辨率可达2500脉冲，转速可达4500转/分钟，确保了整个测量系统具有高精度和动态性能。

• 即使在十分狭窄的空间，也能简单、快速地安装。

• 可直接在测量物表面进行可靠、精确的速度、位置和距离测量。

• 准确的测量值提高生产运行效率。

• 提供适配于多种测量表面的测量轮。

• 弹簧过载保护装置确保较长的使用寿命。
