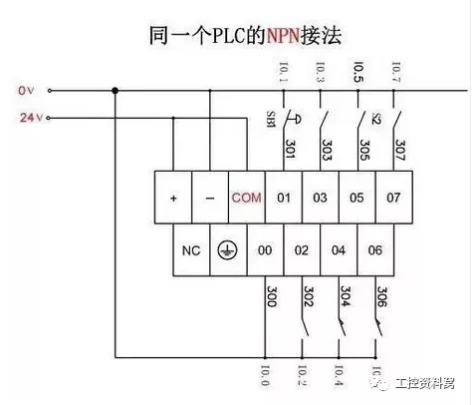

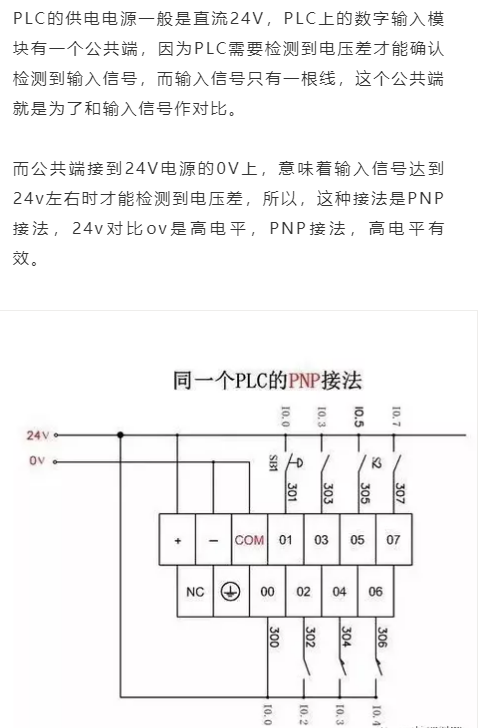

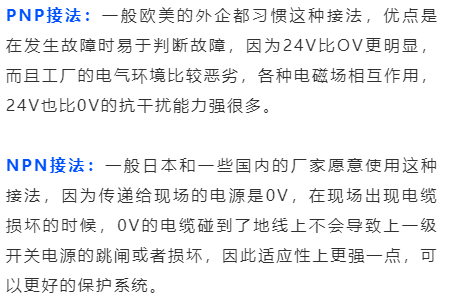

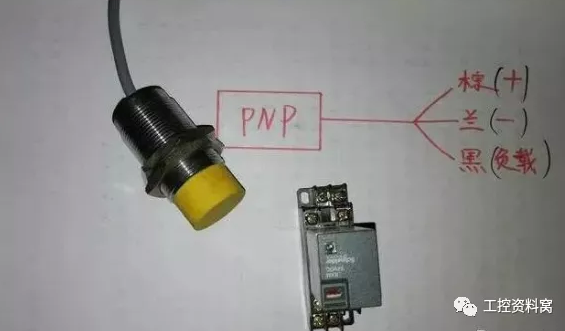

在市场上的接近开关当中，除二线制开关以外，还有三线制、四线制、五线制开关。大多数的接近开关输出回路无论是NPN型还是PNP型都是属集电极开路输出信号形式（AC型除外），且都具有最基本的3条信号线,其分别为(VCC、GND、OUT)，也有4线制的OUT （NO+NC)，五线制的继电器可调节类型。接近开关的接线都是棕正蓝负黑信号，这个是没有疑问的，他们的区别在于这根黑色线，黑色线输出24V为PNP接近开关，反之为NPN，这也就是判断接近开关是NPN还是PNP最基础的。和PLC的接线要先看下PLC采集数字量的规则，那就是要保证有电流流出或者流入PLC（这就涉及到源型和漏型，这里不做过多展开，防止混淆）。在一些工厂里，PLC有很多种，有按NPN接的，有按PNP接的，一个公司一个习惯。而现场有很多传感器，比如接近开关和安全光栅等也分为PNP型和NPN型的，所以很多电工一看到传感器上的PNP和NPN就发懵。在这里,我们要从实际应用的角度分析PNP型和NPN型的区别，以后您再看到这两者就可以轻松的判断什么时候该用哪种。首先大多数的PLC都可以有PNP和NPN两种接法，比如西门子PLC，欧姆龙PLC，台达PLC等等，那么怎么判断一个PLC是什么接法呢?同一个PLC的PNP接法，高电平输入有效，而公共端接到24V电源的24V上，意味着输入信号在 24v时是等势电位，没有电位差，只输入信号是0V时，才有电位差，PLC才能检测到输入信号，所以是NPN接法，低电平有效。同一个PLC的NPN接法，低电平输入有效，而为什么工厂的PLC会有PNP接法和NPN接法的区别呢？

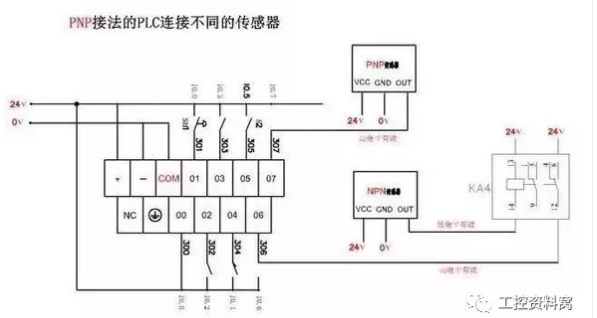

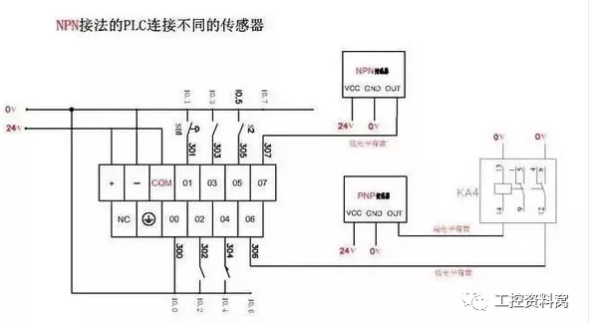

那么问题来了，PNP接法的PLC可以使用NPN的传感器吗？或者反过来。答案是不一定，你需要区分是什么功能的传感器，比如说普通功能的接近开关就可以通过用继电器来转换。NPN接法的PLC使用两种传感器，但是利用继电器转换有一个缺点，那就是即时性不好，因为继电器吸合需要时间，如果这个传感器即时性要求特别高，如果需要精确定位的话就不可以了，或者编码器类脉冲的因为时效性也不可以，如果遇到这种情况还是乖乖去找适合的传感器吧！
