非接触式井道测量系统也被称为井道信息系统或绝对值位置测量系统，在世界各地的电梯系统中被广泛使用，不仅能够确保电梯轿厢的精确定位，而且装配简单、设计紧凑。

库伯勒新一代绝对值井道测量系统

新一代井道测量系统有了很多创新设计，在机械结构方面，有了更灵活的装配方式。传感器可以通过安装支架和轿厢固定件直接安装在轿厢上。根据可用空间的大小，传感器可以以90°的方向调整安装在轿厢支架上。最紧凑的解决方案是通过传感器外壳中预制的T型槽支架安装传感器。传感器外壳上方的切向电缆出线也确保了最佳的紧凑性。

新一代井道测量系统的基础型，电梯轿厢的绝对位置值是基于100%无打滑原理测量出来的，分辨率为1 mm，行驶速度为8 m/s。分辨率为0.5 mm的SIL3认证安全型适用于行驶速度为12 m/s的电梯系统。在电气接口方面，除了CANopen Lift和SSI接口外，RS485接口现在也可用于基础型。安全型系列则基于CAN通信。与传统系统相比，新一代系统通过了UL认证。由于具备IP54防护等级，新一代系统更加坚固。

库伯勒线性测量系统直接安装在轿厢上，绝对值位置将被永久记录下来，这是使轿厢能够精确接近所需楼层必须具备的功能。在发生电源故障的情况下，绝对值位置反馈无需参考运行，因为在高达392米的整个行程高度上始终可以获得分辨率为0.5 mm的绝对位置值。在电梯连续运行期间，由于振动和动态绳索效应，常规测量可能会出现误差。但随着库伯勒测量系统的应用，可以保证100%无打滑的测量方式，这种误差将成为过去。

传感器外壳由铝和不锈钢码带组成，确保使用可靠。井道测量系统基于非接触测量原理，因为无磨损，所以具有较长的使用寿命，满足目标应用中所需的测量质量。

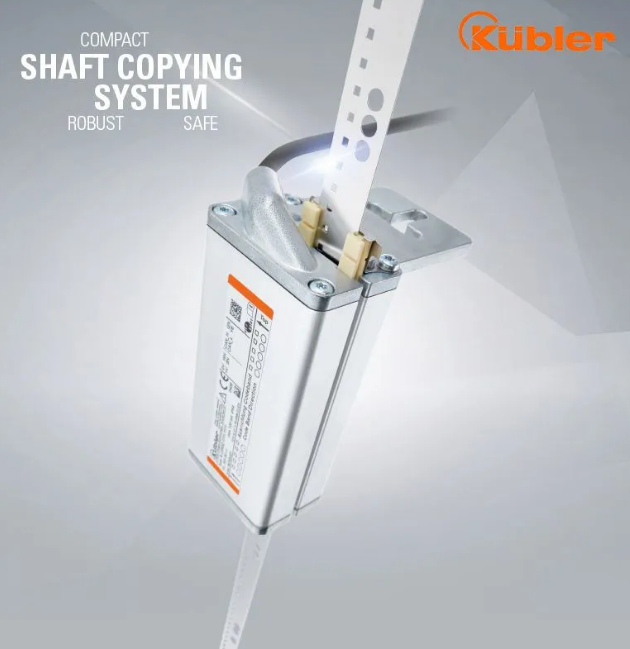

这是绝对值井道测量系统（135 x 45 x 33 mm）中最紧凑的。可以应用在翻新、现代化升级改造或现有新建项目中，即使处于特别狭窄的安装空间中也可以毫无问题地安装使用该系统。

新一代测量系统的一个独特亮点是可确保安装万无一失。安装套件包括两个安装支架、一卷不锈钢码带和一个弹簧元件，用于在井道中预张紧码带。安装过程中无需任何注意事项，因为不锈钢码带特殊的设计可以避免安装过程中会出现的划痕或扭结。测量系统只需仅仅几分钟即可安装完毕。此外，在新一代测量系统上可以看到用于提示诊断功能的状态LED灯。

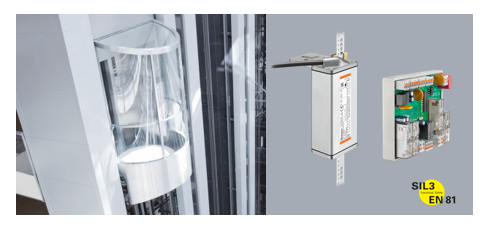

该系统可以提供三种可能的组合并支持多种通信接口(SSI, CAN, CANopen, RS485 and CANopen Lift)：

• Ants Base, LEB01

• Ants Safe, LES02 (SIL3 认证)

• 安全系统 Ants Safe + 评估单元 (PSU)

库伯勒可以提供完整的功能安全型解决方案。基于100% 无打滑的测量原理，轿厢的位置测量可以符合 SIL3 认证并可靠的传输到评估单元 (PSU)。该组合可以实现行业标准 EN 81-21 要求的诸如紧急限位，继电器控制，区门旁路，井道顶底限位开关检测等功能。同时也可以实现UCM (轿厢意外移动) 的安全功能。这为电梯系统的规划和实现提供了全新的选择。

库伯勒绝对值井道测量系统的使用，可减少井道中大量机械零件，有效降低系统复杂性并减少安装时间。在传统电梯系统中，必须使用许多磁性开关来检测绝对位置，这不仅大大增加了安装时间，而且产生大量的维护工作。在故障发生时，还会增加故障排查的工作时间。

库伯勒井道测量系统不仅可以用在电梯井道测量，还可以应用在物流行业，如立体仓库的位置测量等。
