端子块——你需要了解的信息
2021-1-21新闻

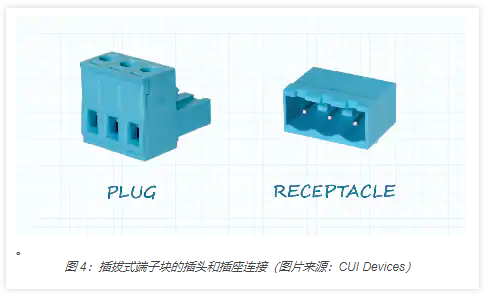

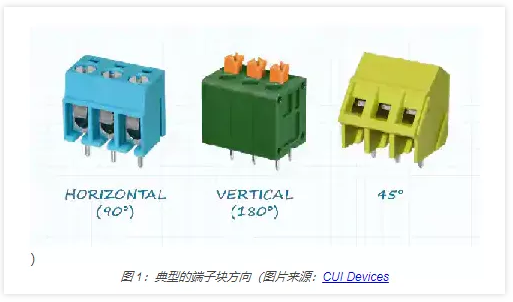

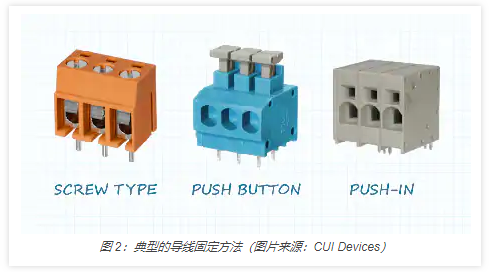

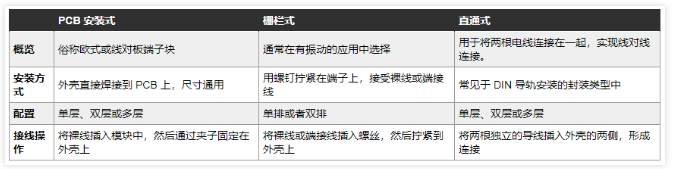

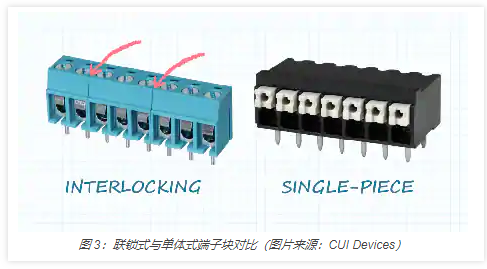

常见配置
重要电气规格
额定电流:一般来说,在端子块设计中最需要注意的规格就是额定电流。这建立在三个方面的基础之上:端子的电导率、横截面积和相应的温升。在选择端子块时,建议的额定电流至少为系统预期最大电流的 150%。如果端子块的额定电流不正确,工作电流过高时,会造成端子块过热和损坏,并导致严重的安全问题。
额定电压:端子块的额定电压部分受其外壳的间距和介电强度的影响。与额定电流选择思路相同,端子块的额定电压必须大于系统的最高电压,同时还要考虑到可能会损坏连接的任何电压浪涌。
极数:极数是表示一个端子块所容纳独立电路数的常用方法。这种规格一般会从单极到 24 极不等。
间距:间距定义为相邻两极之间的中心距离,它由端子块的总体额定值决定,涉及因素如爬电距离、电压/电流和间隙等。一些常见的间距实例包括 2.54 mm、3.81 mm、5.0 mm 等。
电线尺寸/类型:在北美,端子块可接受的电线采用美国线规 (AWG) 为单位,该规格指定了模块可接受的电线尺寸或线规,以确保电线物理上能够装入外壳。值得庆幸的是,大多数端子块都具有一定的容差,能够容纳如 18~4 或 24~12 AWG 等一系列导线尺寸。除线规外,还需根据所选模块类型考虑导线类型。绞线或多芯线是螺纹端子的理想选择,而单芯线通常与推入式端子块配对使用。
