库伯勒编码器在电梯行业中的应用
2020-8-6新闻

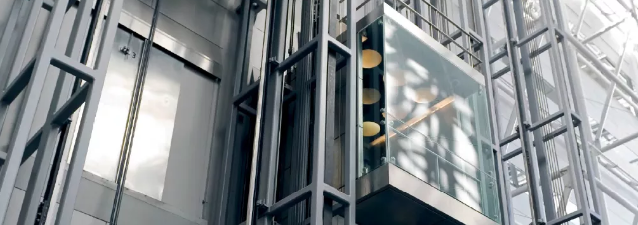

电梯是世界上最安全的交通工具之一,有超过10亿人相信这项技术能够迅速并且安全地将人们送达目的地。传感器则在其中起着非常重要的作用。

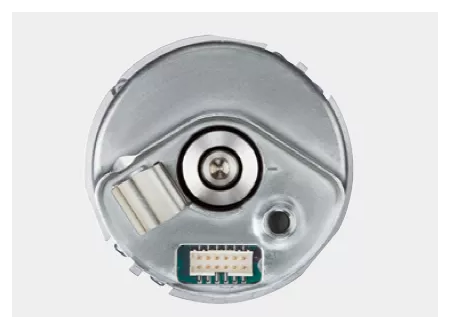

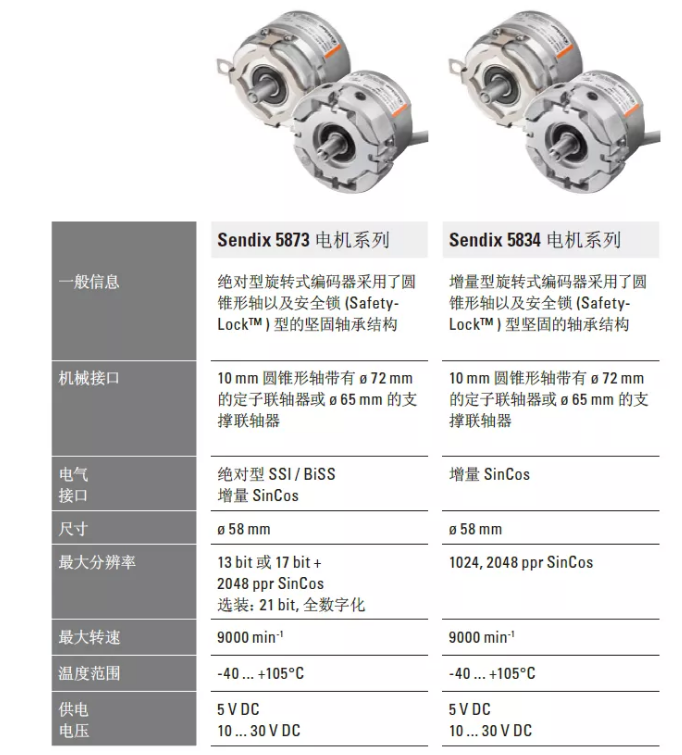

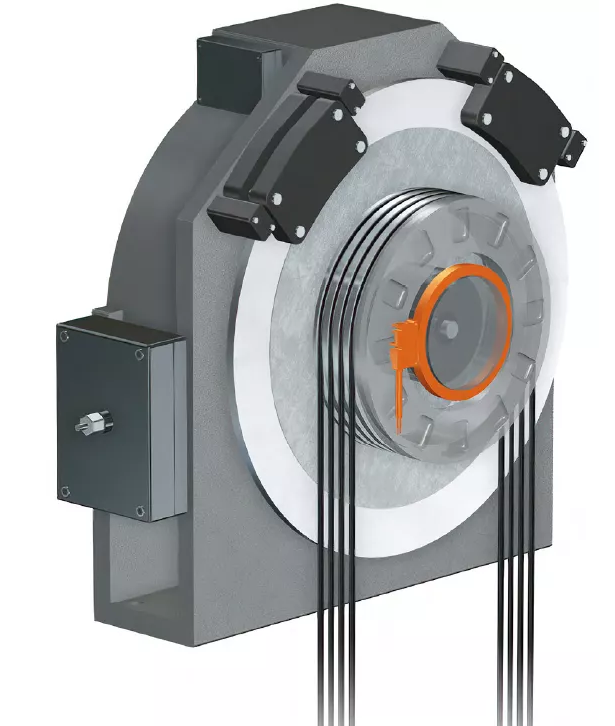

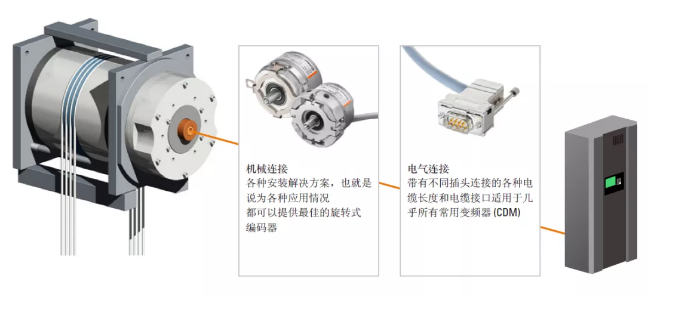

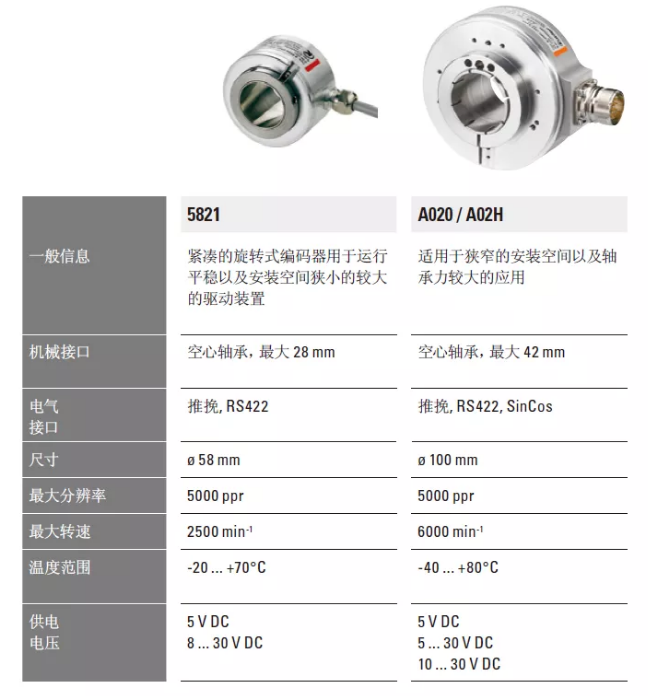

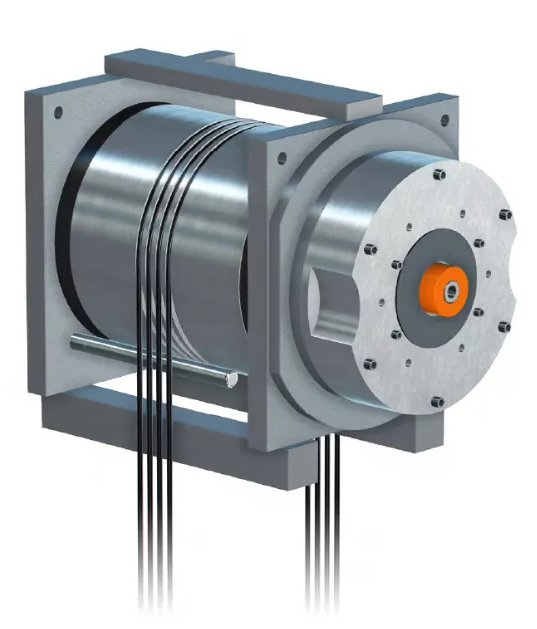

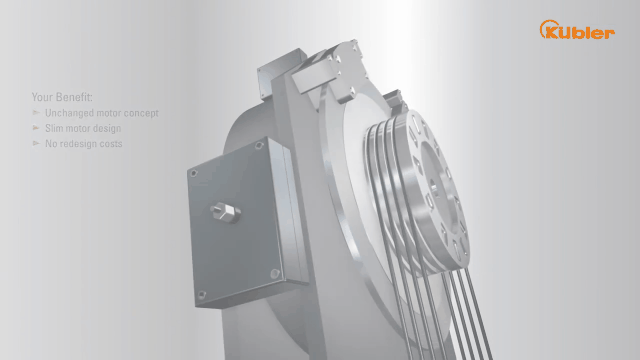

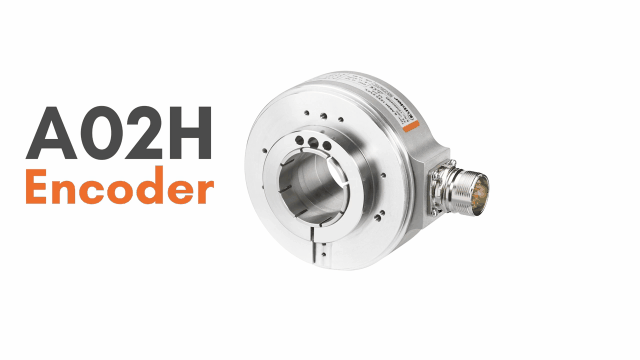

电梯是一种以电动机为动力的垂直升降机,编码器就应用在电梯曳引机中,曳引电动机通过减速器变速后带动曳引轮转动,靠曳引绳与曳引轮摩擦产生的牵引力,实现轿厢和对重的升降运动,达到运输目的。 应用于永磁同步曳引机的编码器 永磁同步曳引机(无齿轮传动)由主机直接带动绳轮,无减速箱装置。是将无轴承技术运用到永磁同步曳引机上的新型无轴承电动机。具有低速、高扭矩、低噪音等特性。因节省能源、噪声低、体积小、低速运行平稳、免维护等特点,越来越引起电梯行业的广泛关注。 ▲ 永磁同步曳引机 编码器推荐 库伯勒电机系列 Sendix 5873 和 Sendix 5834 旋转式编码器可用PCB板插头连接替代电缆连接。 ▲ PCB板插头连接 产品优势 高分辨率单圈旋转式编码器意味着最佳的乘坐舒适性 基于它是永磁同步曳引机的最佳结构,因此注定了适用于电梯技术 凭借即插即用结构简化了调试过程、节省了费用 通过旋转式编码器高分辨率绝对值信号和模拟信号实现了最佳的驱动装置效率,因此降低了寿命周期费用 借助测量系统的高分辨率绝对值位置信息实现电子通讯,因此降低了驱动系统的能源费用 库伯勒Sendix 5873电机系列单圈绝对值编码器的一个重要特点就是非常灵活。其关注的核心点就是为了实现曳引机、编码器和变频器 (CDM-Complete Drive Module) 之间的理想连接。以此来确保客户利益的最大化和最高级别的灵活性。 应用于异步电机的编码器 异步电动机又称感应电动机,是由气隙旋转磁场与转子绕组感应电流相互作用产生电磁转矩,从而实现机电能量转换为机械能量的一种交流电机。 编码器推荐 ▲ 大孔径,结构紧凑,可提供较高的分辨率 应用于盘式电机的编码器 外转子式的直驱电机可以有多种结构,其中以紧凑的扁平式结构最为突出。因其扁平式的结构,要求编码器具备极小的安装深度和较大的孔径。 编码器推荐 库伯勒无轴承编码器由磁环和传感器读头组成,是用于紧凑且扁平的外转子电机的理想解决方案。非接触测量原理、极小的安装厚度和多种磁环轴径,可以完美适配各种紧凑安装环境。 ▲ 无轴承编码器在盘式曳引机中的安装示意
