▌▌系统需求

全国各地共计约3GW光伏电站，要逐步对每个并网电站进行数据采集实施工程，实现将全国各个电站的实时数据，如逆变器、电表、箱变、综自系统、环境等数据，通过数据采集网关进行采集，多个数采网关再以光纤环网接入站内通讯管理机，在站内汇总，统一成标准的104规约，经由VPN专属通道，上传到集团集控中心，完成对每个电站实时数据的展示，历史数据的分析，最后通过光伏运维系统SPMS集控软件建立远程运维平台。其中硬件需求包括：

★ 环网数据完成传输

★ 要对光伏区实时数据采集

★ VPN专属通道传输，确保数据的安全性

★ 通讯管理机来做数据的本地汇总和远程转发

★ SPMS集控平台运维系统，用于数据的展示与管理。

▌▌系统描述

通讯管理机

本地汇总和远程转发。升压站内综自系统的遥测、遥信、遥脉数据，光伏区所有数据采集器的数据，全部接入通讯管理机ECU-4784，并且通过标准的电力104远动规约统一上传至远程集控平台。

环网数据传输

为保证数据传输的可靠性，多个区的数据采集器构成光纤环网，当发生链路中断时，保证数据的可靠传输。采用研华光纤环网交换机EKI-2748CI，自愈时间小于10ms。

光伏区实时数据采集

采用ECU-1152将逆变器、箱变等数据就地收集，通过标准的104规约上传至升压站通讯管理机。包括

★ 逆变器数据：如发电量、发电功率、电压、电流等遥测数据，并网、停机、故障告警信息等遥信数据。

★ 箱变数据：变压器高低压侧电压、电流、温度、功率等遥测数据，开关状态、瓦斯告警等遥测数据。

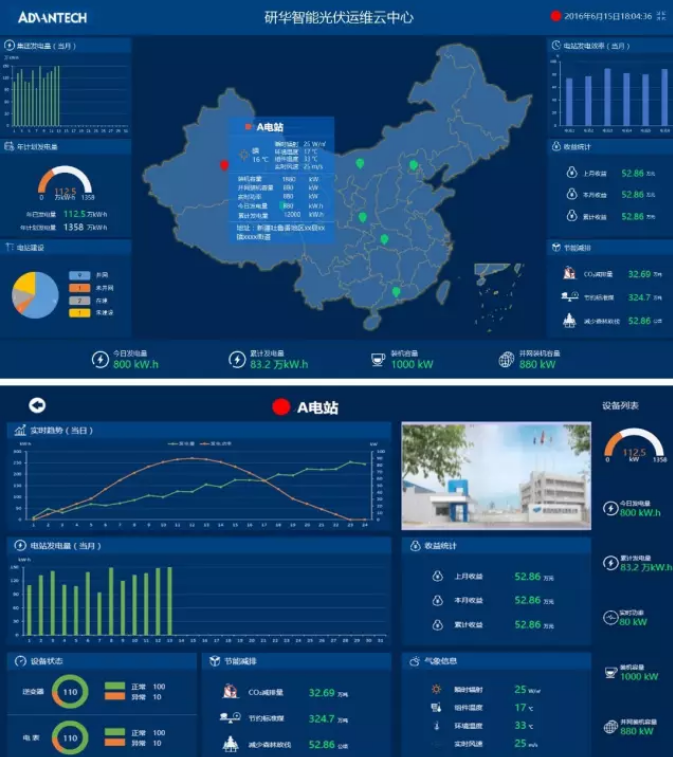

SPMS集控平台运维系统

中心大屏幕实时展示各个子站传输来的数据，进行分层分级式展示，并统计集团和电站的发电量、发电效率，实时报警信息、历史报警信息查询，实时曲线，报表等。支持远程跨平台浏览，不论是手机客户端还是Windows平台，还是LINUX平台，随时随地轻松浏览。

▌▌项目实施

▌▌光伏电站集控网络架构

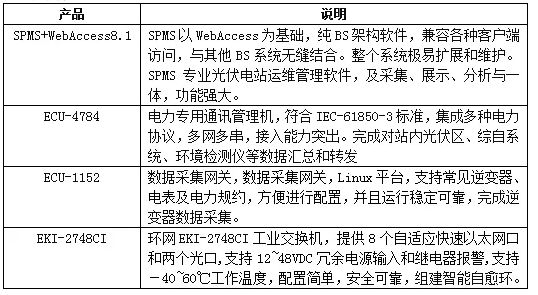

★ SPMS智能运维软件，B/S架构，跨浏览器访问。分层分级展示，结构清晰。

★ ECU-1152数据采集网关，支持常见逆变器、电表及电力规约，方便进行远程配置。

★ ECU-4784通过TUV IEC 61850-3及中国电力科院电力四级认证电力专用通讯管理机平台集成多协议通讯软件实现光伏电站数据采集与上传，系统出色的可靠性和稳定性使其胜任各种恶劣极端环境下的电力新能源场景应用。通讯管理机支持数据断点续传，断点数据恢复≥7天、支持Modbus/RTU、Modbus/TCP Sever\Client、支持IEC60875-5-101\103\104 兼容许继、四方、南瑞、南自不同规约、支持自定义通讯协议。

▌▌研华解决方案优势

★ 研华光伏电站集控系统解决方案可实现大型光伏电站海量数据的集中汇总以及电站的远程智能监控运维，提高电站发电效率，增加电站收益。

★ 所采用的软硬件产品均有研华科技研发生产，产品之间无缝集成度高，极大的提高了整体系统的稳定性与可靠性，不仅施工调试方便还极大地降低了运行维护成本。

★ 软件采用B/S架构，所有的监控内容均在一个软件平台中察看，具有统一的监控界面，并能在监控中心实现所有光伏电站的远程集中管理、维护及升级。分布式的网络架构微信电站接入提供了方便。

★ 实现电站设备的统一运行监控，数据的集中管理，给运行人员、检修人员、管理人员等提供全面、便捷、差异化的数据和服务。

★ 建立统一的数据库，为监控平台和其他各种专业监控系统提供数据服务。
