细节控的精雕细琢!研华手机玻璃打磨控制解决方案,PICK一下!
2019-8-28新闻

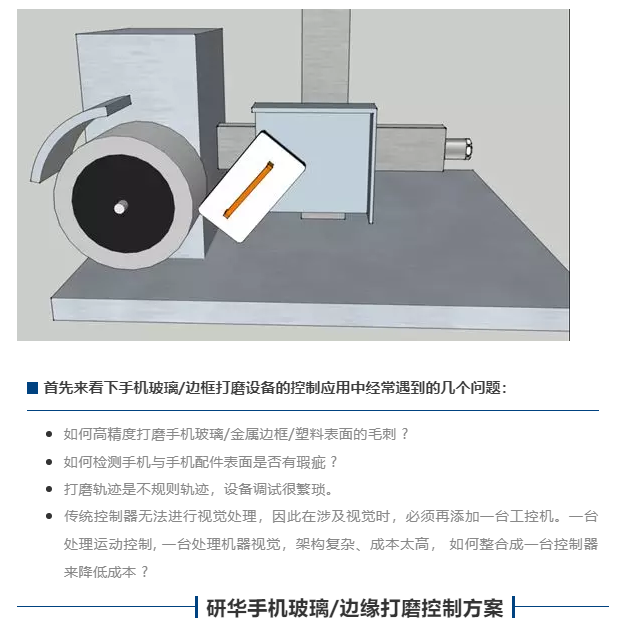

针对手机玻璃/边框打磨应用,研华根据实际应用场景和多年的经验累积,在MAS运动控制器上提供了多轴同步旋转跟随功能,保证加工工具与工件表面永远维持90度关系, 大幅提升加工精度与处理工艺。

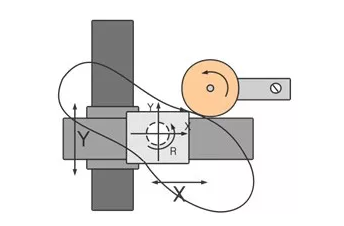

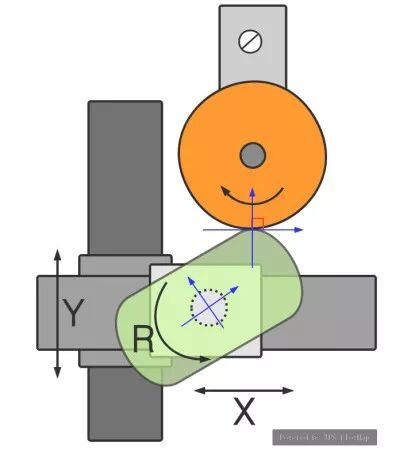

多轴同步旋转跟随

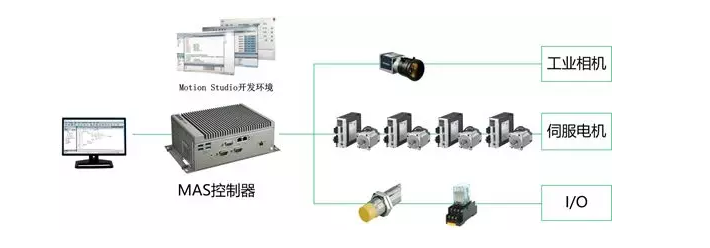

同时,MAS控制器整合运动控制与机器视觉应用于一个控制器,简化了设备架构、降低了成本。
方案优势
12D旋转切向跟随功能

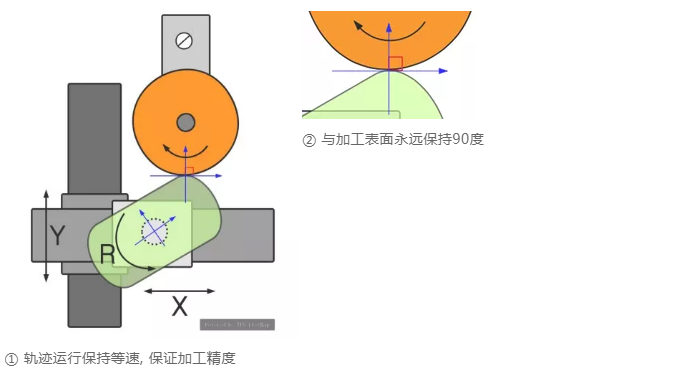

2D旋转平面内,精准跟随工件轮廓,以平滑速度跟随的同时而不抖动。
支持超短小线段的跟随,并保证工具与加工表面永远保持90度。
适用多种应用场景,在打磨设备, 工件表面瑕疵检测等设备应用广泛,如能让相机镜头与检测平面保持等距与垂直等。

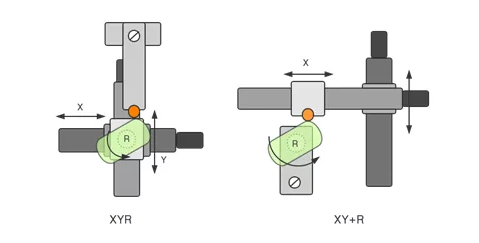

2支持XYZ+R和XYR等多种形式的运动平台
支持多种架构形式、多样轮廓轨迹的旋转跟随,如XY+R和XYR等形式的运动平台。
对于相同的工件加工轨迹,通过参数设定不同的机构平台形式后,系统会自动计算出平台运动轨迹。
3支持不规则曲线
不仅支持直线/圆弧组成的轨迹跟随, 也支持各种不规则曲线, 弹性满足不同工件应用。

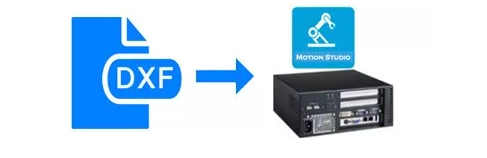

4支持DXF文件的轨迹导入
在轮廓加工应用中, 往往对加工的精度要求很高。 因此,其运动轨迹通常用CAD软件设计, 或是由其他软件设计。
DXF文档是业界标准的格式,MAS解决方案全面支持DXF文档的运动轨迹导入!
5整合视觉与运动控制, 降低硬件成本与维护成本

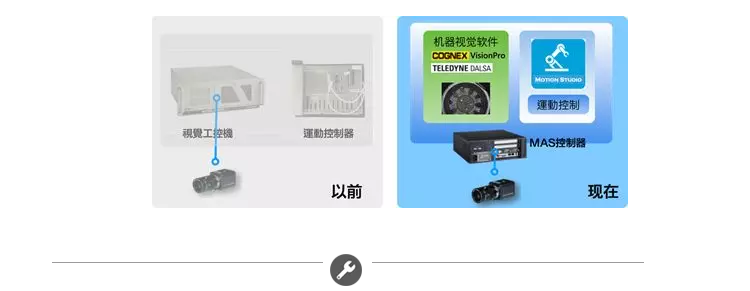

在对工件进行高精度定位、外观检测的场合,需要进行视觉处理。而传统控制器无法进行视觉处理,必须再添加一台工控机,一台处理运动控制, 一台处理机器视觉,架构复杂、成本太高。
PC-based控制器架构, 将视觉与运动控制整合在同一台控制器上,完美的解决了这个问题。并可与PLC控制器通讯、连网对接MES等,为用户提供强大的扩展性。
